mdbrain ist für die automatische Kennzeichnung, Visualisierung und volumetrische Quantifizierung von 3D-MRT-Daten des Kopfes bestimmt. Die Software automatisiert den aktuell manuellen Prozess der Identifizierung, Kennzeichnung und volumetrischen Berechnung segmentierter Gehirnstrukturen auf 3D-MRT-Bildern. Die berechneten volumetrischen Daten können Radiologen zusätzlich zu den vorliegenden Bilddaten bei der Erkennung neurologischer Erkrankungen unterstützen.
Die Abbildungen dienen nur zur Veranschaulichung.
57 % Zeitersparnis bei der Demenzdiagnose2
48 % weniger Arbeitsaufwand bei der Quantifizierung von MS-Läsionen2

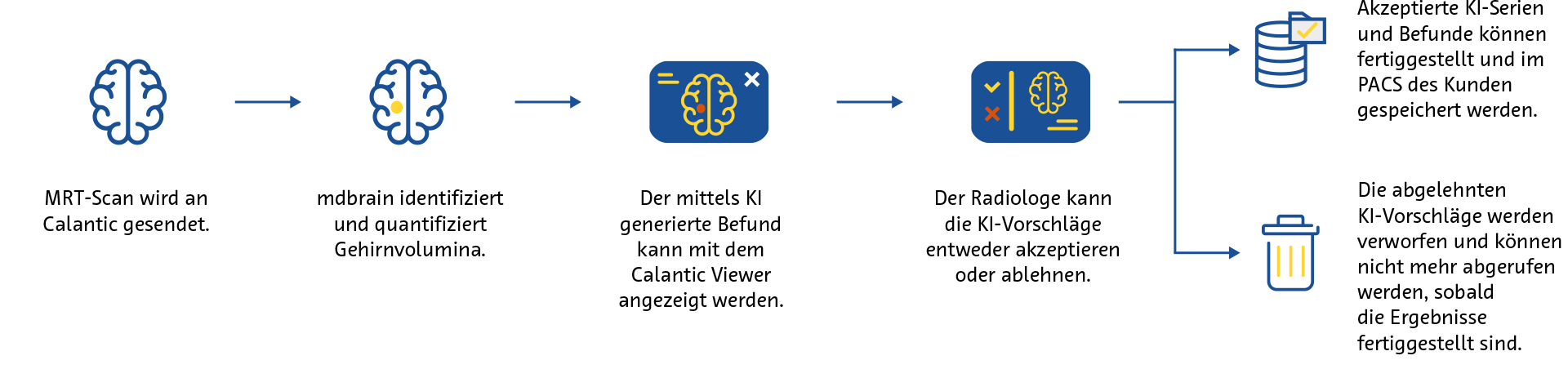

Klinischer Workflow
mdbrain Aneurysma
mdbrain Läsion
mdbrain Volumetrie
| Ablauf | Modul | Sequenztyp | Gd+ | Auflösung in der Ebene (mm) | Schichtdicke (mm) | Abstand zwischen Schichten (mm) | Inversionszeit (mm) | ||||
| empfohlen (sehr gut) | zulässig (gut) | empfohlen (sehr gut) | zulässig (gut) | empfohlen (sehr gut) | zulässig (gut) | empfohlen (sehr gut) | zulässig (gut) | ||||
| 3D-T1w | Volumetrie | Gradientenecho (GE) mit/ohne Inversionspuls (IR) | N | 1.1 | 1,2 | 1,1 | 2,0 | 1,1 | 2,0 | 600 bis 1500 | alle |
| T1-gewichtet | Läsion | Gradientenecho (GE) mit/ohne Inversionspuls (IR) | J/N | 1,1 | 1,2 | 1,1 | 5 | 1,1 | 7 | 600 bis 1500 | alle |
| T2-FLAIR | Läsion | Gradientenecho (IR) mit/ohne Spin-Echo-Tag (SE) | J/N | 1,5 | 2,5 | 3 | 5 | 3 | 7 | 1500 bis 3000 | 1500 bis 3000 |
| TOF | Aneurysma | Gradientenecho (GE) mit/ohne Inversionspuls (IR) | N | 0,7 | 1 | 1 | 1,5 | k. A. | k. A. | ||
Der Volumetrie-Bericht fasst die von mdbrain durchgeführten volumetrischen Berechnungen der verschiedenen Hirnvolumen zusammen und stellte diese visuell und tabellarisch dar:
- Klinisch relevante Schichten: Darstellung der aktuellen in 5 Gruppen unterteilten 3D-T1-Bilder (mesiotemporal, frontoparietal, frontopolar, temporopolar und Mesencephalon/Pons).
- Gesamthirnvolumen: tabellarische Darstellung des gemessenen Gesamthirnvolumens, der Perzentilwerte [in %], der Volumina [in ml] und des Normalbereichs des gesamten Gehirns, der gesamten weißen Substanz, der gesamten grauen Substanz und der Großhirnrinde. Wenn ein vorheriger Scan verfügbar ist, wird eine Längsschnitt-Volumetrie durchgeführt.
- Perzentildiagramme der volumetrischen Auswertung im Zeitverlauf. Insgesamt werden 6 Gehirnregionen angezeigt: Gesamthirn, gesamte graue Substanz, Hippocampus R+L, Frontotemporallappen R+L, Parietallappen R+L und Seitenventrikel R+L.
- Darstellung des regionalen Gehirnvolumens: berechnete Perzentilwerte und Volumina [in ml] und Normalbereich [in ml]
- Supratentorielle Volumina: berechnete Werte für die graue Substanz für den Frontallappen, Parietallappen, Okzipitallappen, Temporallappen, die mesiotemporale Region und den Hippocampus, getrennt für die linke und rechte Gehirnhälfte.*Regionen der Basalganglien und Subregionen des Temporallappens können hinzugefügt werden.
- Infratentorielle Volumina: berechnete Werte für Hirnstamm-Mesenzephalon, Pons und Kleinhirnrinde.
- Ventrikelvolumina: berechnete Werte für den rechten Seitenventrikel, den linken Seitenventrikel, den dritten Ventrikel und den vierten Ventrikel.
Läsionsbericht: Die von mdbrain durchgeführte Charakterisierung der Läsion wird zusammengefasst und visuell und tabellarisch dargestellt.
- Räumliche Verteilung der Läsionen: Dabei wird die räumliche Verteilung berücksichtigt und nach MAGNIMS-Kriterien in folgende Regionen differenziert: Periventrikulär, juxtakortikal, infratentoriell, tiefe weiße Substanz (subkortikal).
- Werden dem System Bilddaten aus mehreren Untersuchungen zur Verfügung gestellt, wählt es automatisch die letzten beiden Untersuchungen zur vergleichenden Auswertung aus.
- Die erkannten Läsionen werden in die Kategorien „neu“, „alt“ und „vergrößert“ eingeteilt.
- Darstellung der Läsionsvolumina [ml] und der Anzahl der Läsionen in den verschiedenen Regionen (periventrikulär, juxtakortikal, infratentoriell, tiefe weiße Substanz) sowie des gesamten Läsionsvolumens [ml] und der Gesamtzahl der Läsionen.
- Wenn frühere Bilder zur Analyse herangezogen werden können, enthält die Tabelle das Gesamtläsionsvolumen [ml] und die Gesamtzahl der Läsionen zu den letzten beiden Untersuchungszeitpunkten.
- Neue und vergrößerte Läsionen (im Vergleich zur vorherigen Studie) werden separat als „neu“ oder „vergrößert“ aufgeführt und für die verschiedenen Regionen subsumiert.
Aneurysma-Bericht: Die von mdbrain durchgeführte Charakterisierung des Aneurysmas wird zusammengefasst und visuell und tabellarisch dargestellt.
- Visuelle Darstellung: Das größte Aneurysma wird mit Begrenzungsrahmen in allen drei Ausrichtungen angezeigt.
- Tabellarische Darstellung: listet alle erkannten Aneurysmen mit Volumen und größtem Durchmesser auf. Wenn frühere Scans verfügbar sind, wird auch das jährliche Wachstum des Aneurysmas berechnet.
EU-Risikoklasse und CE-Kennzeichnung
mdbrain hat die CE-Kennzeichnung (CE0123) und die Risikoklasse IIb.
Erstattungsstatus
Nicht erstattet.
Kontraindikationen
Es sind keine Kontraindikationen angegeben.
Zielpopulation
Volumetrie: Personen mit einem intrakraniellen Volumen zwischen 1000 ml und 2200 ml und einem Alter zwischen 10 und 99
Segmentierung der Läsion: Personen im Alter zwischen 18 und 90 Jahren.
Aneurysma: Personen jeden Alters.
Vorgesehene Benutzer
Gesundheitsdienstleister, die Patienten mit neurologischer Erkrankung behandeln und/oder diagnostizieren.
Einschränkungen
- Für Volumetrie-Analyse Patienten mit einem Alter außerhalb des Bereichs von 10–99 Jahren oder solche mit Tumor oder Schlaganfall. Genaue Ergebnisse können nicht garantiert werden.
- Charakterisierung der Läsion: Genaue Ergebnisse für Patienten mit Tumor oder Schlaganfall können nicht garantiert werden.
- Der Algorithmus erkennt derzeit nur sakkuläre Aneurysmen. Fusiforme Aneurysmen werden nicht erkannt.
